العدادات المتزامنة Synchronous Counters
هو عبارة عن دوائر مصنوعة من القلابات ،وتستخدم للعد من قيمة إلى قيمة أخرى، وتختلف عن العدادات الغير متزامنة في النبضات نجد أن جميع القلابات في العدادات المتزامنة تأخذ Clock واحد في نفس الوقت.
أنواع العدادات المتزامنة
توجد أنواع مختلفة للعدادات المتزامنة منها ما يلي:العداد الحلقي Ring Counter
 |
| العداد الحلقي Ring Counter |
كلمة Ring تعني حلقة فنجد في هذا العداد كل القلابات متصلة بنفس Clock وكل خرج للقلاب يسلم لدخل القلاب الذي يليه مما ينتج عنه حلقة ولذلك يطلق عليه العداد الحلقي، مع كل نبضة Clock يكون لدينا (1) والنبضة الثانية تعمل له إزاحة وهكذا مع باقي النبضات، فهو بذلك يشبه Shift Registers ولكن خرج القلاب الأخير يقوم بالتغذية العكسية Feedback للعداد حيث انه يتصل بأول قلاب للعداد، وبتتبع هذا العداد اول قيمة سوف يتم إخراجها هي 0001 وهي رقم (1)، وثاني قيمة هي 0010 وهي رقم( 2)، وثالث قيمة هي 0100 وهي رقم(4)، ورابع قيمة قيمة هي 1000 وهي رقم(8).
عداد جونسون Johnson Ring Counter
 |
| عداد جونسون Johnson Ring Counter |
هو نفسه العداد الحلقي ولكن بدلا من أن يكون خرج أخر قلاب هو Q أصبح Q بار يعني عكس الخرج Q وهي التي سوف تعود إلى دخل القلاب الأول، عندما يكون كل القلابات الخرج لها يساوي (0) يصبح القلاب الأخير الخرج له يساوي (1) وهو بمثابة تغذية عكسية للقلاب الأول دون الحاجة إلى أخذ قيمة (1) يدويا من الخارج مثل العداد الحلقي، وبتتبع هذا العداد تكون القيم له كالتالي:
0000 ⬅ وهي قيمة (0)
0001⬅ وهي قيمة (1)
0011⬅ وهي قيمة (3)
0111⬅ وهي قيمة (7)
1111⬅ وهي قيمة (15)
1110⬅ وهي قيمة (14)
1100⬅ وهي قيمة (12)
1000⬅ وهي قيمة (8)
أمثلة عليه من السوق هو CD4017 a synchronous decade counter/divider circuit

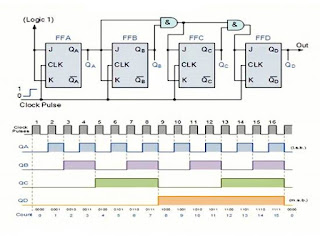

العداد المتزامن الثنائي التصاعدي Synchronous Binary Counter
 |
| العداد المتزامن التصاعدي |
هو عداد Binary 4- bits Synchronous up Counter يتكون من أربع بت وهذا معناه ان يعد من 0 إلى 15،وتكون من اربع قلابات JK Flip Flop وبوابتي AND، نجد ان القلاب الأول نجد ان JK تم وضع قيمة (1) عنده وهذا معناه ان يعمل عملية (Toggle) تبديل يعني أي نبضة تجعل الخرج للقلاب الأول يساوي 1 أو صفر، أما القلاب الثاني نحتاج أن نجعله يساوي 1, صفر مع كل نبضتين لكي نعمل ذلك نأخذ خرج القلاب الأول إلى JK Flip Flop وليس إلى Clock وبذلك يكون خرج القلاب الثاني واحد ويكون متصل بدخل بوابة AND الأولى التي عندما يكون الدخلين لها يساويان (1) تسمح بعمل المرحلة الثالثة للعداد عندما يكون الخانة الأولى والثانية يساويان (1)، ونفس الامر لبوابة AND الثانية وبذلك تكون مهمة او وظيفة بوابتي AND هي ضمان عمل العداد بشكل صحيح.
العداد المتزامن التنازلي
هو عداد Binary 4- bits Synchronous Down Counter، طريقة عمله نفس طريقة عمل العداد المتزامن التصاعدي ولكن يختلف عنه في انه بدلا من توصيل الخرج Q للقلابات JK Flip Flop نقوم بتوصيل Q بار (عكسها) ليصبح يعد تنازليا من 15 إلى صفر.
المصادر
الالكترونيات الرقمية: العدادات المتزامنة Synchronous Counters
دورة الالكترونيات الرقمية للمهندس وليد عيسى.
